優(yōu)質碳素結構鋼

更新時間：23/07/13 09:59:07 來源：6i3i.cn

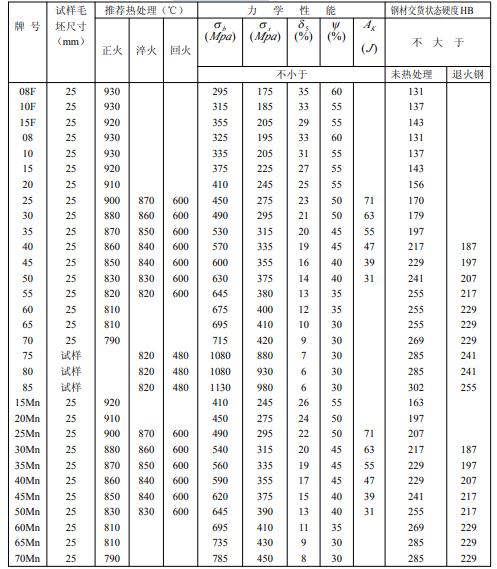

　　常用優(yōu)質碳素結構鋼

　　注：1、表中力學性能所給數(shù)據(jù)（除沖擊韌性Ak）系指用熱處理（正火）毛坯制成的試樣測得的，并僅適用于截面尺寸不大于80mm的鋼材，對于大于80mm的鋼材，允許其伸長率δ5、斷面收縮率Ψ較表中數(shù)據(jù)分別降低2個單位及5個單位。
　　2、表中沖擊韌性Ak所給數(shù)據(jù)系用熱處理（淬火+回火）毛坯制成試樣測定。
　　3、75、80及85鋼用留有加工余量的試樣進行熱處理。
　　4、對于直徑或厚度小于25mm的鋼材，熱處理是在與成品截面尺寸相同的試樣毛坯上進行。
　　5、表中所列正火推薦保溫時間不少于30min，空冷；淬火推薦保溫時間不少于30min，水冷；回火推薦保溫時間不少于1h。

上一條：不銹鋼（棒、繩、板）
下一條：耐候鋼之高耐候結構鋼化學成分及力學性能
